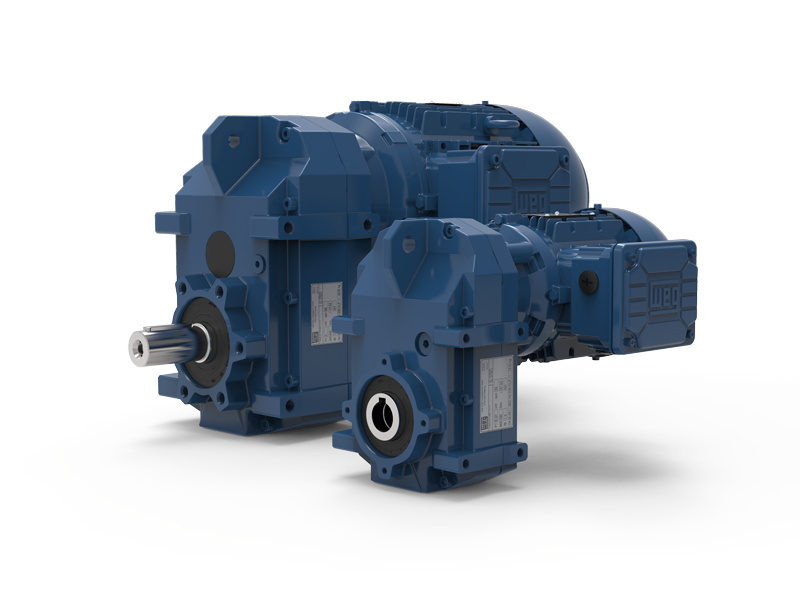

Ploché prevodové motory
Vďaka svojmu konštrukčnému riešeniu sú prevodovky s paralelným hriadeľom obzvlášť vhodné na použitie v dopravníkovej technike. Všetkých 11 veľkostí je možné vybaviť buď dutým hriadeľom, výstupným hriadeľom, montážnou prírubou alebo zmršťovacím kotúčom. Rozsah prevodových pomerov prevodoviek veľkostí F04 až F15 možno rozšíriť o tretí prevodový stupeň.
|
|
|
F02 |
F03 |
F04 |
F05 |
F06 |
F07 |
F08 |
F09 |
F10 |
F12 |
F15 |
|
Menovitý krútiaci moment |
[Nm] |
130 |
220 |
400 |
600 |
820 |
1550 |
3000 |
4500 |
8000 |
13000 |
18000 |
|
Počet etáp |
|
2-stage |
2-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
|
Rozsah pomeru |
|
3.93 - 97.85 |
3.85 - 70.17 |
4.42 - 422.98 |
5.17 - 487.67 |
4.41 - 412.64 |
4.29 - 305.42 |
4.09 - 358.52 |
4.16 - 288.50 |
4.38 – 246.57 |
4.64 – 220.67 |
5.84 – 259.81 |
|
Rozsah otáčok pri 1400 ot/min 50Hz |
[rpm] |
14 - 356 |
20 - 363 |
3 - 316 |
3 - 271 |
3 - 317 |
5 - 327 |
4 - 343 |
5 - 337 |
6 – 342 |
7 – 323 |
6 – 257 |
|
Rozsah výkonu 50 Hz |
[kW] |
0.12 - 1.5 |
0.12 - 3 |
0.12 - 3 |
0.12 - 5.5 |
0.12 - 15 |
0.12 - 15 |
0.55 - 22 |
0.55 - 30 |
4 - 55 |
4 - 55 |
11 – 75 |
|
Výstupný hriadeľ/Ø dutý hriadeľ |
[mm] |
25 x 50 / 25 |
25 x 50 / 30 |
30 x 60 / 35 |
35 x 70 / 40 |
40 x 80 / 40 |
50 x 100 / 50 |
60 x 120 / 60 |
70 x 140 / 70 |
90 x 170 / 90 |
110 x 210 / 100 |
120 x 210 / 120 |
|
Výstupná príruba IEC |
[mm] |
160 |
160 |
200 |
250 |
250 |
300 |
350 |
450 |
450 |
550 |
660 |
|
Materiál puzdra |
Hliník |
Liatina |
||||||||||
