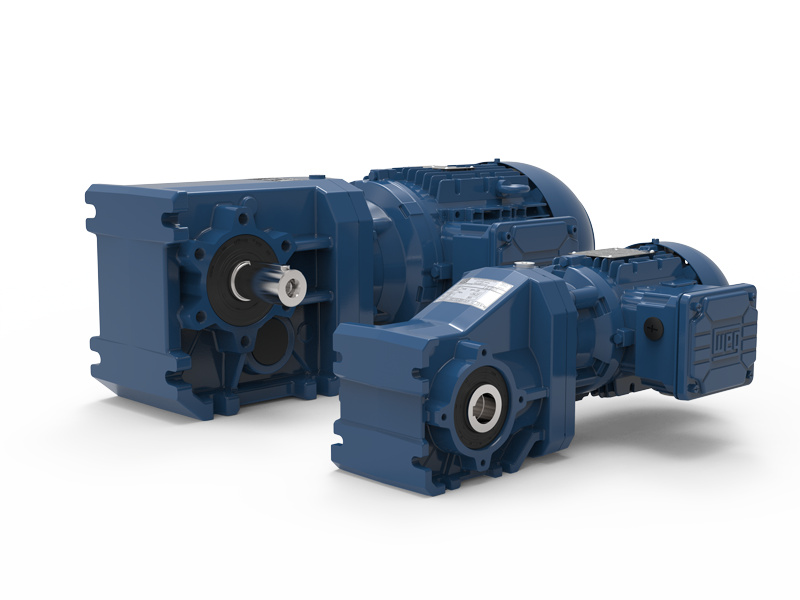

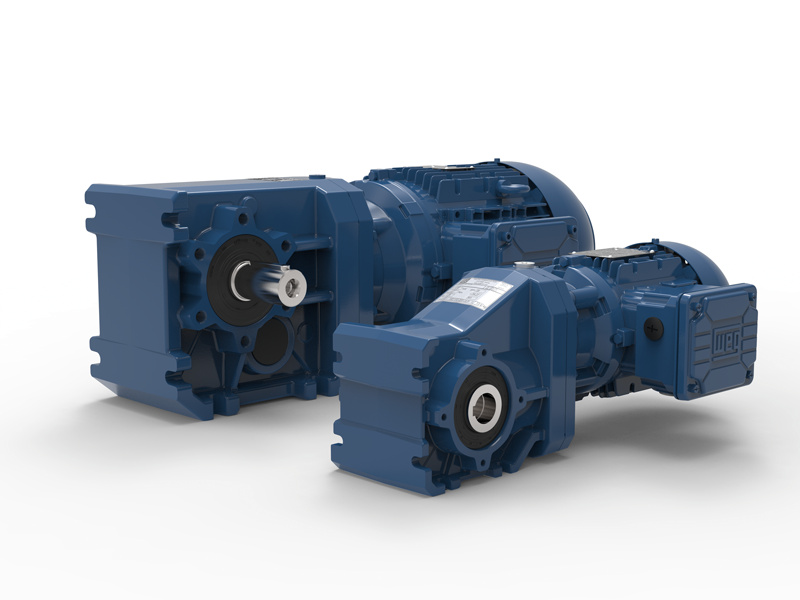

Kužeľovo-čelné prevodové motory
Šikmé kužeľové prevodovky sú vhodné pre množstvo aplikácií. Dvojstupňová základná konštrukcia je rozšírená o tretí prevodový stupeň s krútiacim momentom 200 Nm. Prevodovky K môžu byť vybavené aj dutým hriadeľom, výstupným hriadeľom, zmršťovacím kotúčom, momentovým ramenom a montážnou prírubou.
|
|
|
K02 |
K03 |
K04 |
K05 |
K06 |
K07 |
K08 |
K09 |
K10 |
K12 |
K15 |
|
Menovitý krútiaci moment |
[Nm] |
110 |
200 |
400 |
600 |
820 |
1550 |
3000 |
4500 |
8000 |
13000 |
18000 |
|
Počet etáp |
|
2-stage |
3-stage |
3-stage |
3-stage |
3-stage |
3-stage |
3-stage |
3-stage |
3-stage |
3-stage |
3-stage |
|
Rozsah pomeru |
|
3.82 - 68.88 |
4.17 - 217.88 |
5.05 - 277.79 |
4.27 - 245.7 |
4.94 - 198 |
7.91 - 256.14 |
7.45 - 206.12 |
6.94 - 169.25 |
6.64 – 140.95 |
6.60 – 151.11 |
8.61 – 146.69 |
|
Rozsah otáčok pri 1400 ot/min 50Hz |
[rpm] |
20 - 366 |
6 - 335 |
5 - 277 |
5 - 327 |
7 - 283 |
6 - 177 |
7 - 188 |
8 - 202 |
11 – 226 |
10 – 227 |
10 – 174 |
|
Rozsah výkonu 50 Hz |
[kW] |
0.12 - 1.5 |
0.12 - 3 |
0.12 - 4 |
0.12 - 5.5 |
0.18 - 7.5 |
0.25 - 15 |
0.55 - 22 |
1.1 - 30 |
4 - 55 |
4 - 55 |
11 – 75 |
|
Výstupný hriadeľ/Ø dutý hriadeľ |
[mm] |
25 x 50 / 25 |
25 x 50 / 30 |
30 x 60 / 35 |
35 x 70 / 40 |
40 x 80 / 40 |
50 x 100 / 50 |
60 x 120 / 60 |
70 x 140 / 70 |
90 x 170 / 90 |
110 x 210 / 100 |
120 x 210 / 120 |
|
Výstupná príruba IEC |
[mm] |
160 |
160 |
200 |
250 |
250 |
300 |
350 |
450 |
450 |
550 |
660 |
|
Materiál puzdra |
Hliník |
Liatina |
||||||||||
