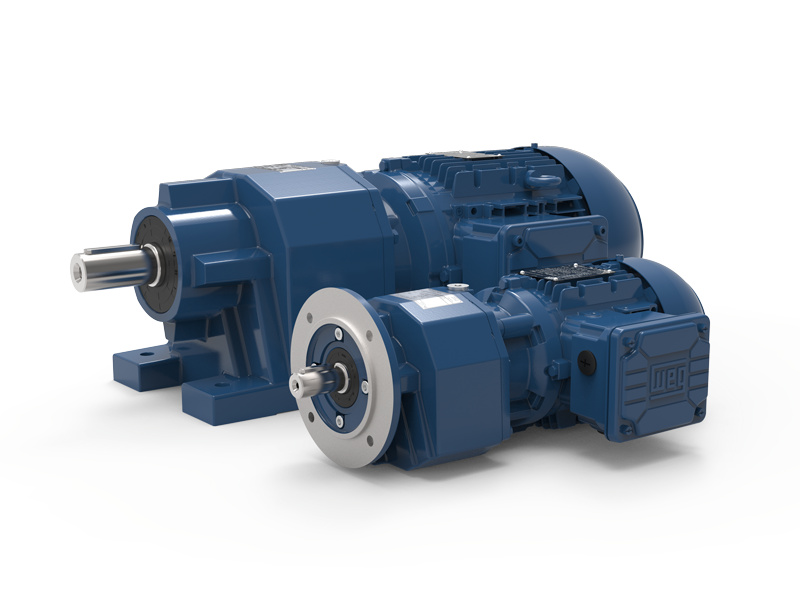

Čelné prevodové motory
Šikmé prevodovky sa dodávajú v 12 veľkostiach puzdier pre menovité krútiace momenty od 50 do 18 000 Nm a sú k dispozícii v pätkovom aj prírubovom vyhotovení. Zatiaľ čo dve menšie prevodovky (C00 a C01) dokážu naplno využiť svoj potenciál len s dvoma stupňami, väčšie prevodovky C03 až C16 sú k dispozícii v dvoj- aj trojstupňovom vyhotovení pre aplikácie vo vyšších rozsahoch krútiaceho momentu.
|
|
|
C00 |
C01 |
C03 |
C05 |
C06 |
C07 |
C08 |
C09 |
C10 |
C13 |
C14 |
C16 |
|
Menovitý krútiaci moment |
[Nm] |
50 |
85 |
200 |
400 |
600 |
820 |
1550 |
3000 |
4500 |
8000 |
13000 |
18000 |
|
Počet etáp |
|
2-stage |
2-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
2-/3-stage |
|
Rozsah pomeru |
|
2.44 - 47.44 |
3.09 - 66.5 |
3.34 - 286.32 |
3.83 - 328.43 |
3.73 - 375.71 |
5.30 - 351.33 |
5.12 - 368.94 |
4.22 - 306.73 |
4.19 - 246.43 |
4.00 - 204.88 |
5.17 – 206.88 |
5.96 – 234.67 |
|
Rozsah otáčok pri 1400 ot/min 50Hz |
[rpm] |
29 - 573 |
21 - 453 |
4 - 419 |
4 - 365 |
3 - 375 |
4 - 264 |
4 - 274 |
5 - 332 |
6 - 334 |
7 – 375 |
7 – 290 |
6 – 252 |
|
Rozsah výkonu 50 Hz |
[kW] |
0.12 - 0.75 |
0.12 - 1.5 |
0.12 - 3 |
0.12 - 7.5 |
0.12 - 7.5 |
0.12 - 15 |
0.18 - 22 |
0.55 - 30 |
1.1 - 30 |
4 - 55 |
4 - 55 |
11 – 75 |
|
Výstupný hriadeľ |
[mm] |
20 x 40 |
20 x 40 |
25 x 50 |
30 x 60 35 x 70 |
35 x 70 |
40 x 80 |
50 x 100 |
60 x 120 |
70 x 140 |
90 x 170 |
110 x 210 |
120 x 210 |
|
Výstupná príruba IEC |
[mm] |
120/140/160 |
120/140/160 |
140/160/200 |
160/200/250 |
200/250 |
250/300 |
300/350 |
350/450 |
350/450 |
450/550 |
450/550 |
550/660 |
|
Materiál puzdra |
Hliník |
Liatina |
|||||||||||
